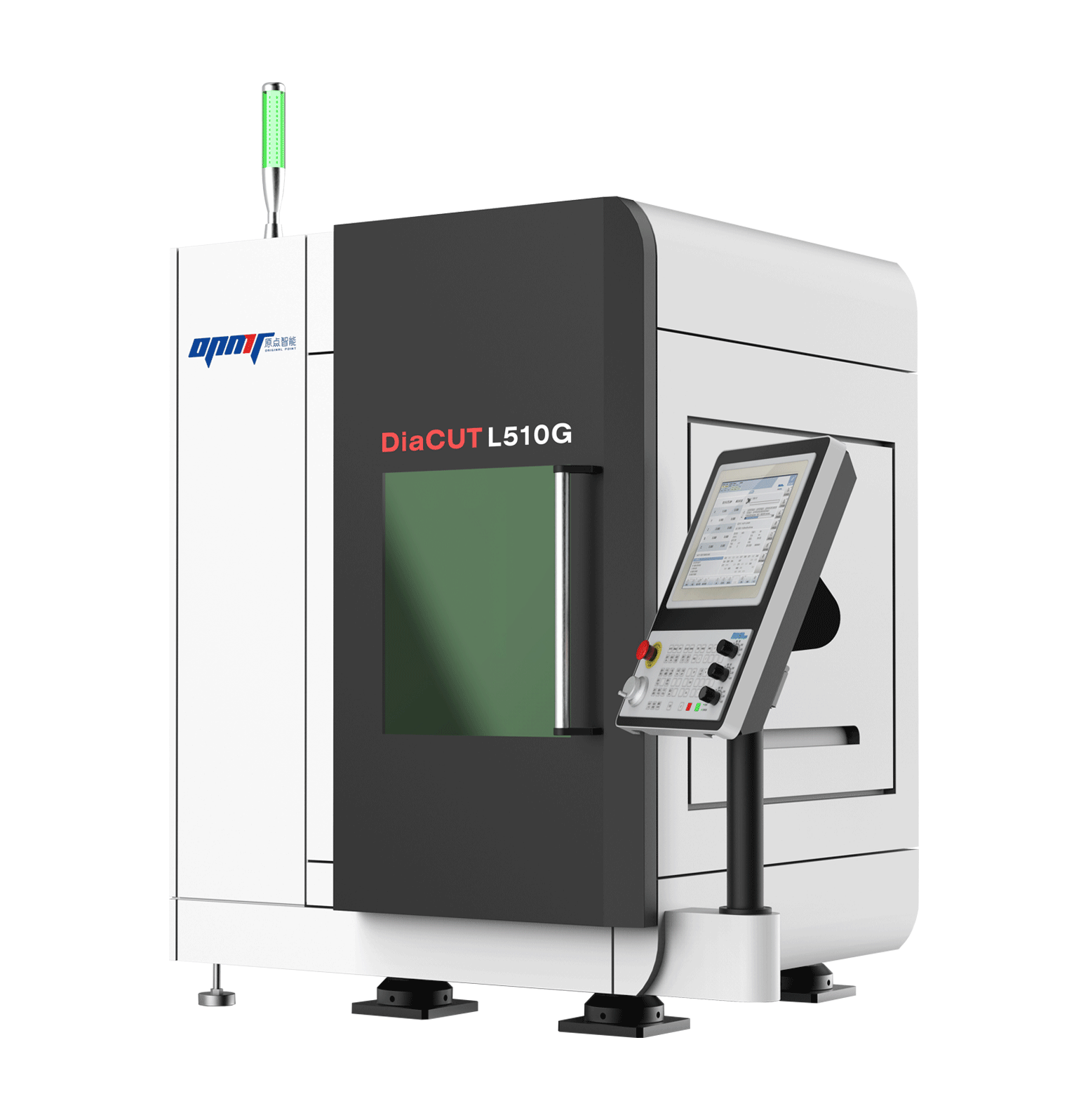

DiaCUT L510G
DiaCUT L510Gはダイアモンドのスマート精密加工のために設計された高精度5軸レーザーマシンです。最先端のレーザー技術、軸リンク制御、及び、スマートルート計画アルゴリズム搭載により、EX級職人基準を満たした、高効率・高精度の加工が可能です。
X/Y/Z軸移動量
420/580/480 mm
A軸定格・最大速度
100/200 rpm
C軸定格・最大速度
150/300 rpm
処理範囲
Φ400x350 mm
特徴
スマートルート計画
最新のスマートルート計画ソフトは、ダイアモンドの形と加工要件に基づいて最適なカッティングルートを自動的に生成し、効率・精度の向上を実現できます。
5軸リンク
高精度5軸リンク制御システムは、複雑な形状をしたダイアモンドの精密加工を実現できます。
高精度
高精度レーザー・モーションコントロールシステムは、優れた加工精度と表面品質を保証します。
操作が簡単
ユーザーフレンドリーでシンプルなHMIにより、操作がシンプルになり、、専門知識がない方でもすぐに使いこなせます。
高効率
高速レーザー加工技術は加工時間を大幅に短縮し、生産性を向上。
サンプル
ダイアモンド
宝石
応用
ジュエリーダイアモンド
スペック
移動量
X/Y/Z 軸(mm)
100/230/100
A 軸 (°)
±120
C 軸 (°)
連続360
最大送り速度
X/Y/Z 軸(m/min)
30/30/30
ターンテーブル最大速度
A 軸（r/min）
150
C 軸（r/min）
300
位置決め精度
X/Y/Z 軸 (um)
5
A/C 軸 (“)
20
繰り返し位置決め精度
X/Y/Z 軸 (um)
3
A/C 軸 (“)
10
機械寸法
L x W x H (mm)
1600×1500×1990（1680）
機械重量
正味重量 (t)
1.5
CNCシステム
CNCシステム
NUCON
